Una estructura, un valor, cinco minutos. El nervio mediano se localiza entre los tendones flexores inclinando el transductor, se mide su área de sección transversal en la imagen congelada y se compara ese valor con un punto de corte publicado.
Acerca de la Dra. Mariz
Soy el Dr. Fernando Mariz, médico especializado en ginecología y cirugía pélvica que ejerce en la ciudad de Nueva York. Antes de mi carrera médica, serví en el Cuerpo de Marines de Estados Unidos, donde desarrollé la disciplina, la concentración y la serenidad que siguen guiando mi forma de atender a los pacientes. En Maiden Lane Medical, mi trabajo abarca la salud de la mujer, la atención preventiva, la ecografía, el dolor pélvico, el sangrado uterino anormal y los procedimientos ginecológicos mínimamente invasivos.
Acerca del Dr. Ávila
Soy la Dra. Jailyn Avila, médica especialista en medicina de urgencias, formadora e innovadora en el ámbito de la salud digital, con sede en el sur de California. Mi labor clínica se centra en la atención de urgencias, mientras que mi labor docente se centra en la ecografía en el punto de atención, la formación de residentes y la formación práctica para médicos. A través de mis funciones en Emergent Medical Associates, el programa de residencia en medicina de urgencias de UHS SoCal MEC, Core Ultrasound y FemInEM, trabajo en la intersección entre la atención al paciente, la formación médica y el aprendizaje digital accesible.
Respuesta rápida
Una ecografía del túnel carpiano se resume en un valor: el área de sección transversal del nervio mediano en la entrada del túnel carpiano, con puntos de corte publicados que se concentran entre 8.5 y 10 mm². El área se mide en un corte transversal a nivel de la muñeca, donde el nervio alcanza su mayor anchura. Para localizar el nervio, incline el transductor hasta que los tendones flexores se oscurezcan y desaparezcan de la imagen mientras el nervio permanece visible; congele la imagen en la sección transversal más grande y mida el área con la herramienta de elipse o de trazado. La AANEM considera esta medición una prueba diagnóstica exacta para el síndrome del túnel carpiano y le otorga su máximo nivel de evidencia. La exploración de esta página muestra toda la secuencia en cinco minutos con un transductor de uso general, mientras el operador explica ante la cámara exactamente qué le habría aportado una sonda de mayor frecuencia. Mi consejo para la primera visualización: vea de principio a fin el tramo de 1:40 a 3:10 — ahí se realizan la identificación y la medición, y todo lo demás de la página se apoya en esos noventa segundos.
¿Busca equipos en lugar de la exploración? El centro de recursos musculoesqueléticos compara los modelos utilizados para explorar nervios y estructuras pequeñas, y el Página del producto D3Ultra incluye las especificaciones completas y el precio actual.
La secuencia de decisiones
Cinco pasos de la muñeca al valor
Esta exploración no es un recorrido por la anatomía. Se centra en una estructura y una breve secuencia de decisiones; cada una debe ser correcta para que la siguiente tenga sentido. Haga clic en cualquier paso para ir a ese momento de la grabación.
01DistinguirIncline hasta que desaparezcan los tendonesEn un corte transversal, un nervio y un tendón tienen un aspecto similar. Inclinar el transductor permite distinguirlos: los tendones son mucho más sensibles a la anisotropía y se oscurecen cuando el haz deja de incidir perpendicularmente, por lo que la estructura que sigue visible al inclinarlo es el nervio.anisotropíainclinar dentro y fuera del ejeModo B1:4002MaximizarRealice un barrido para localizar el punto de mayor anchuraEl área que mida solo es significativa si es la máxima. Un breve barrido de proximal a distal permite localizarla, y la imagen se congela en ese punto, en lugar de hacerlo donde haya quedado la sonda.de proximal a distalcongele en el punto de área máxima2:2503MidaElipse o trazado manualDos de las seis herramientas del menú de medición calculan un área. La elipse es más rápida; el trazado sigue el contorno de un nervio que no es elíptico. Ambas mediciones se realizan por dentro del borde hiperecogénico, sin incluirlo.ÁREA/CIRCUNFERENCIATRAZADO2:5004DecidaCompare el área con un punto de corteUn número, una comparación. La imagen congelada aquí arroja 0.08 cm² — 8 mm², por debajo de todos los puntos de corte de uso habitual, lo que corresponde al aspecto de un nervio mediano normal.área de sección transversaldescarte diagnóstico3:1005ConfirmarPida que mueva los dedos y después compare proximalmenteDos maniobras sencillas cuando el valor está cerca del umbral: al mover los dedos, el nervio debería desplazarse con ellos, y un nervio que se ensancha en su recorrido distal hace lo contrario de lo que hace uno sano.movimiento de los dedoscomparación proximal4:06
La escala de confianza, según sus cifras
La escala refleja el aumento de confianza que expone el clínico que realiza la demostración en 3:32 — su argumento es que un valor apenas por encima del punto de corte permite una conclusión menos firme que uno que lo supera ampliamente. El umbral que esta página presenta como propio es el publicado, y se cita en Fuentes.
Con marcas de tiempo
Momentos clave, con los ajustes
La tercera columna contiene la parte que suele faltar en un vídeo de exploración ecográfica. Hay dos aspectos que conviene observar. El primero es que el preajuste, la profundidad y las posiciones de los focos se configuran una sola vez, en 1:04, y no vuelven a modificarse — a diferencia de un estudio con múltiples ventanas, una exploración de un nervio utiliza una única configuración. El segundo es lo que la interfaz no muestra: en esta grabación, la superposición de parámetros está desactivada, por lo que nunca se muestran la ganancia, el rango dinámico ni la frecuencia de transmisión. En cambio, la frecuencia máxima se indica verbalmente en 0:12.
| Tiempo | Qué aparece en pantalla | Transductor, preajuste y estado en pantalla |
|---|---|---|
| 0:00 | La sonda que tiene y la que preferiría tenerEl síndrome del túnel carpiano se presenta como una neuropatía por compresión del nervio mediano en la muñeca. El clínico que realiza la demostración indica ante la cámara que este equipo alcanza un máximo de 10 MHz y que 12, 15 o 18 MHz permitirían visualizar el nervio con mayor resolución — y después plantea el argumento que el resto de la grabación debe demostrar: un transductor de uso general basta para llegar a esta conclusión. | SX-6CT · preajuste MSK · D 20 mm · EN VIVO · software V 3.6.74 |
| 0:36 | Posicionamiento de la muñecaEl transductor ya tiene gel. La posición preferida es con el antebrazo apoyado sobre una mesa; sostener el brazo también funciona y, según explica, es lo que hace la mayoría de las veces, porque la exploración es lo bastante breve como para no necesitar una mesa. | SX-6CT · preajuste MSK · D 20 mm · EN VIVO |
| 1:04 | Preajuste, foco, ganancia y profundidadSe selecciona el preajuste musculoesquelético general — un preajuste específico para nervios si el equipo dispone de él, o MSK en caso contrario. El foco, la ganancia y la profundidad se mencionan como los tres parámetros que deben ajustarse antes de empezar a explorar, y en esta grabación se configuran una sola vez y no vuelven a modificarse. | preajuste MSK · D 20 mm · dos marcadores de foco en ≈4 mm y ≈9 mm · barra: Ganancia+, Ganancia−, Profundidad, Foco, Rango din., Armónicos, Reducción de ruido, Modo B |

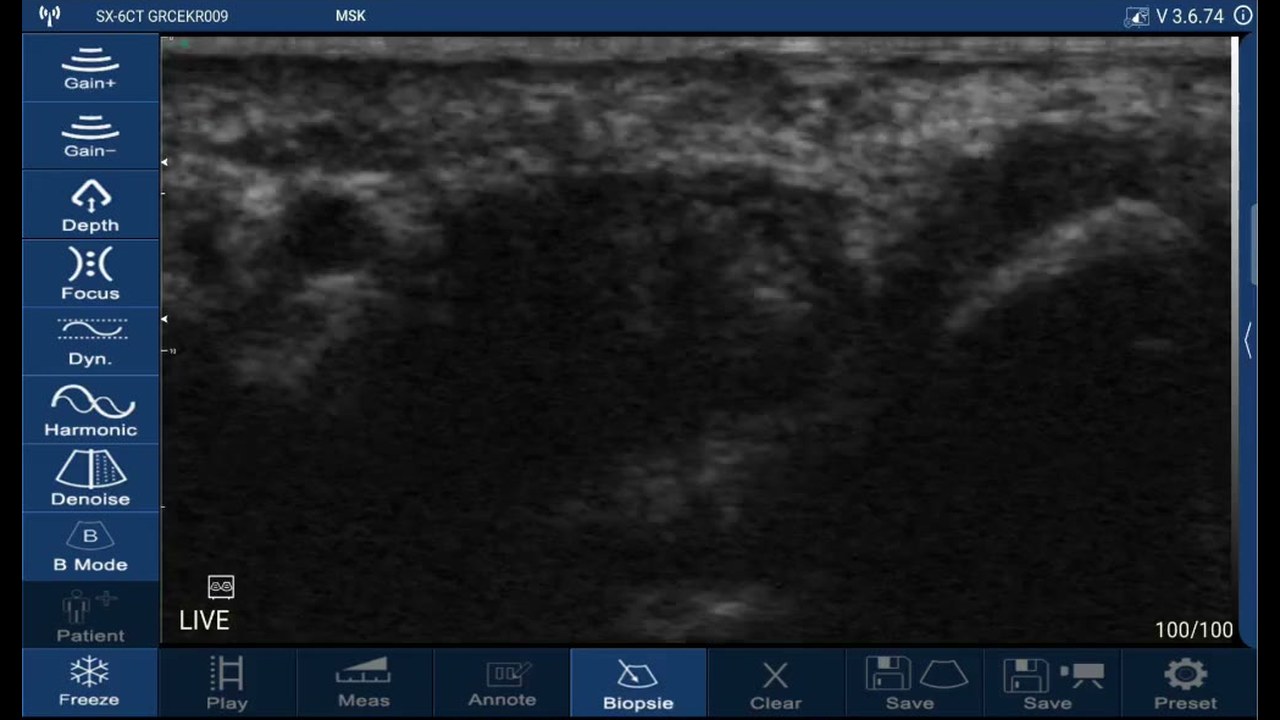

| 1:40 | Anisotropía: distinguir el nervio del tendónEl momento más útil de la grabación. El transductor se inclina hacia delante y hacia atrás sobre los tendones flexores, y las estructuras aparecen y desaparecen de la imagen. Los tendones son sensibles a estos cambios de inclinación; el nervio no. La estructura que permanece visible durante la inclinación es el nervio mediano. | SX-6CT · preajuste MSK · D 20 mm · EN VIVO · modo B, sin Doppler |
| 2:25 | Localizar la sección transversal más grandeSe realiza un breve barrido proximal y distal para localizar el punto de mayor anchura del nervio y después se congela la imagen. La estructura que no desapareció al inclinar el transductor se identifica en la imagen congelada como el nervio mediano. | preajuste MSK · D 20 mm · EN VIVO → CONGELADO · búfer de cine 100/100 |

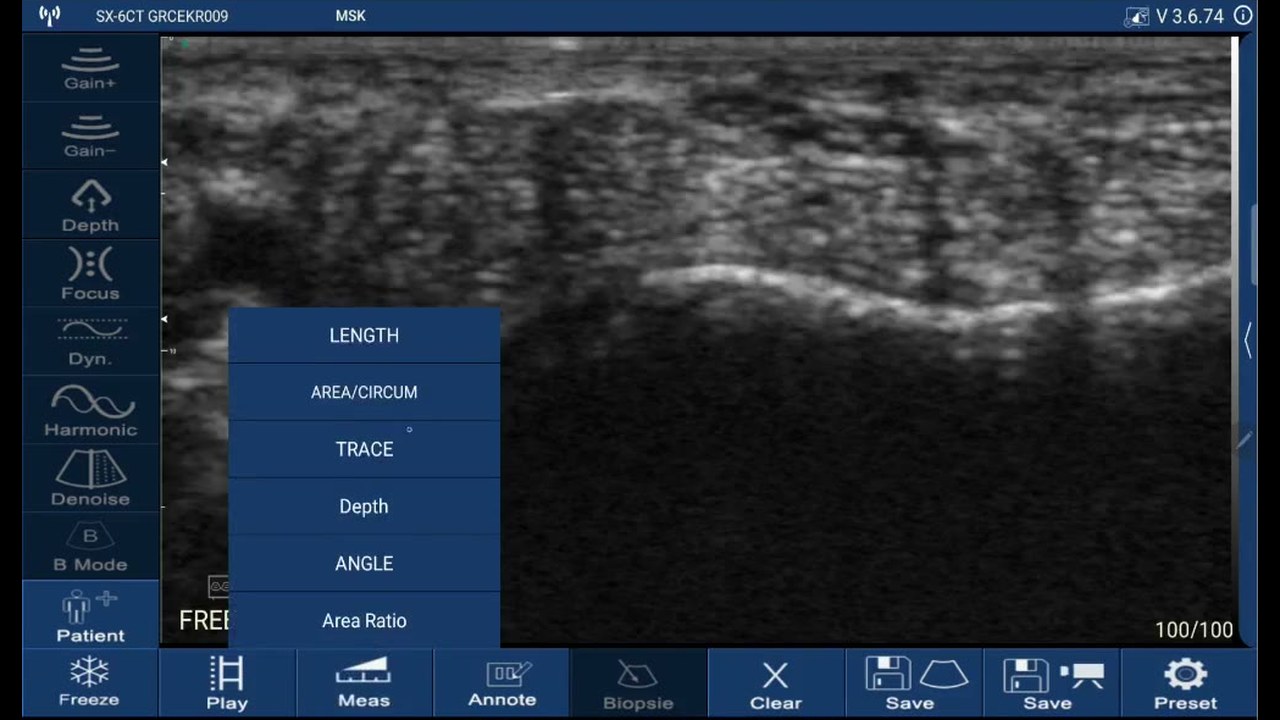

| 2:50 | Elipse o trazadoSe abre el menú de medición sobre la imagen congelada: LONGITUD, ÁREA/CIRCUNFERENCIA, TRAZADO, Profundidad, ÁNGULO, Relación de áreas. Dos de esas seis herramientas calculan un área de sección transversal — mediante una elipse ajustada al nervio o un contorno trazado manualmente alrededor de él. | CONGELADO · Medición ▸ ÁREA/CIRCUNFERENCIA o TRAZADO |

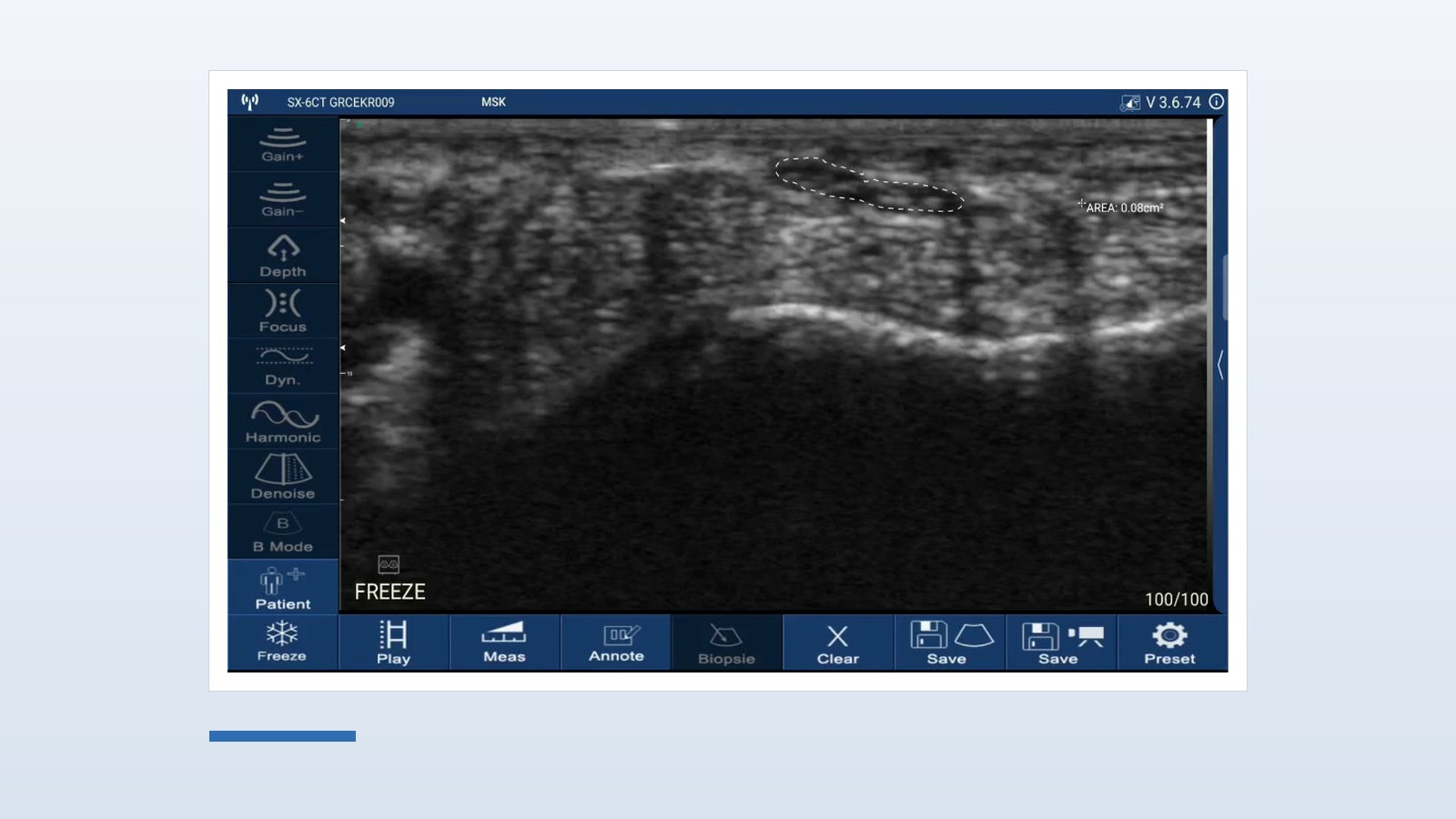

| 3:10 | Interpretar el valorEl trazado cerrado muestra en pantalla un ÁREA de 0.08 cm². El clínico que realiza la demostración indica a continuación su propio punto de corte: 0.09 cm², que equivale a 9 mm², con una sensibilidad cercana al máximo y una especificidad que sitúa entre la franja alta del 80% y la franja baja del 90%. | CONGELADO · trazado cerrado · ÁREA en pantalla 0.08 cm² |
| 3:32 | Cuando el valor supera ampliamente el umbralEl aumento de confianza y la parte que omiten la mayoría de las tablas de umbrales: un valor ligeramente superior al punto de corte permite una conclusión menos firme que 11, 12 o 13 mm². Señala 12 mm² como el punto a partir del cual deja de expresar dudas. | CONGELADO · medición conservada en pantalla |
| 4:06 | Dos maniobras de confirmaciónPida al paciente que mueva los dedos: el nervio debería desplazarse junto con los tendones; si permanece inmóvil, constituye un segundo signo. Después explore hasta unos 10 cm en dirección proximal y compare las áreas — el nervio debería estrecharse en su recorrido distal, por lo que un aumento, que él cifra en 40% o un factor de 1.4, apunta en sentido contrario. | SX-6CT · preajuste MSK · D 20 mm · EN VIVO |
| 4:49 | El cierre y un subtítulo que lo contradiceLa exploración termina con el punto de corte utilizado para el descarte diagnóstico. A continuación, un rótulo incrustado en el vídeo presenta una segunda cifra — que 10 mm² podría ofrecer un mejor equilibrio entre sensibilidad y especificidad — junto a dos imágenes de referencia obtenidas con otro equipo. | Imágenes de referencia y rótulos · sin exploración en vivo |
Transcrito de la interfaz del dispositivo visible en la grabación. La profundidad se lee en la escala de la imagen, marcada en 0, 5, 10 y 15 mm, con el campo terminando en 20 mm; los dos indicadores de foco se sitúan aproximadamente en 4 mm y 9 mm. Versión del software V 3.6.74.
Interpretación de las imágenes
Qué muestra esta exploración
En una vista transversal de la cara anterior de la muñeca, el nervio mediano es un óvalo de aspecto moteado situado superficialmente entre los tendones flexores y, a primera vista, parece uno de ellos. La diferencia no está en la forma, sino en el comportamiento. Los tendones presentan una anisotropía marcada: incline el transductor unos grados respecto a la perpendicular y los ecos fibrilares se reflejarán en una dirección que los aleja de la sonda, haciendo que el tendón se vea negro. Los nervios son mucho menos sensibles a este fenómeno. Por eso, la maniobra de 1:40 es la clave de la identificación — bascule el transductor de un lado a otro y observe qué estructura no desaparece. Esa es el nervio.
Dónde mide importa tanto como qué mide. El área se mide en la entrada del túnel carpiano, a la altura del pisiforme, en un plano verdaderamente transversal y en el punto del túnel donde el nervio es más ancho — por eso, en la grabación se realiza un breve barrido proximal y distal antes de congelar la imagen, en lugar de medir la primera imagen nítida que aparece. En la imagen congelada, dos de las seis herramientas de medición permiten obtener un área: una elipse ajustada al nervio o un contorno trazado a mano alrededor de él. Todos los estudios de Clase I que sustentan la guía de la AANEM utilizaron el trazado directo, y el contorno se traza por dentro del borde brillante del nervio, sin incluirlo. Si incluye ese borde en el trazado, el valor resultante será mayor de lo real.
Después está el valor en sí, y esta grabación es un buen ejemplo de por qué una página como esta no debería limitarse a repetir una cifra. En el mismo material aparecen tres puntos de corte diferentes: 9 mm² mencionados en 3:10, 10 mm² en la descripción del video y un rótulo integrado en la imagen cerca del final que propone 10 mm² como el mejor equilibrio entre sensibilidad y especificidad. La literatura explica esta variación, en lugar de resolverla. Una revisión sistemática de 41 estudios y 2,504 nervios situó el área media en la entrada del túnel en personas sanas en 8.74 mm², por lo que cualquier umbral diagnóstico debe situarse justo por encima del límite superior del intervalo normal — y los estudios de Clase I que sustentan la guía de la AANEM utilizaron entre 8.5 y 10 mm², mientras que un metaanálisis de 3,995 muñecas identificó 9 mm² como el mejor criterio único, con una sensibilidad del 87.3% y una especificidad del 83.3%. Interprete esa variación como corresponde: un umbral permite ajustar el equilibrio entre detectar todos los casos y diagnosticar en exceso; no es una frontera natural.
Precisamente por eso, las dos maniobras de 4:06 merecen los diez segundos adicionales cuando un valor queda cerca del umbral. Al pedir al paciente que mueva los dedos, el nervio debería desplazarse junto con los tendones; un nervio adherido dentro de un túnel estrecho no se desplaza. Además, comparar la muñeca con la zona media del antebrazo convierte una cifra absoluta en un cociente, menos sensible al tamaño corporal y a una colocación apresurada de los calibradores. Ese cociente tiene un nombre y valores descritos en la literatura — aproximadamente 1.0 en voluntarios asintomáticos, una media de 2.1 en pacientes y un valor de 1.4 que detectó a todos los pacientes afectados en la serie que lo definió.
La última variable es el equipo, y el profesional que realiza la exploración habla de ello con una franqueza poco habitual durante los primeros treinta segundos. La exploración de nervios exige resolución: los fascículos son submilimétricos, y 12, 15 o 18 MHz permiten distinguirlos donde 10 MHz solo muestra un óvalo. Lo que sí ofrece 10 MHz es lo necesario para localizar el nervio, congelar la imagen en su punto más ancho y medir el área — que es la medición de la que realmente depende el diagnóstico. Conviene tener clara esta diferencia al elegir una sonda: optar por una frecuencia más económica implica perder el detalle interno del nervio, no la medición de su contorno.
Palabra por palabra
Transcripción completa
Transcripción — 5:27, 11 fragmentos
Transcripción de la grabación editada para facilitar la lectura; los corchetes indican una aclaración editorial y cada marca de tiempo lleva al momento correspondiente del vídeo.
Configuración
0:00Hola, me llamo Brandon Ramakko y hoy me gustaría mostrarle cómo evaluar el síndrome del túnel carpiano — una neuropatía periférica por compresión del nervio mediano en la muñeca, o en el túnel carpiano. Lo ideal es utilizar una sonda lineal de la mayor frecuencia a la que tenga acceso. Pero hoy voy a utilizar un Suresult D3Ultra, una sonda de doble uso que solo alcanza los 10 megahercios. Idealmente, 12 megahercios es mejor, 15 megahercios es mejor y 18 megahercios es mejor — pero utilice lo que tenga. Quiero mostrar que puede utilizar una sonda de uso general para diagnosticar el síndrome del túnel carpiano.
0:36Ya he aplicado gel al transductor y he colocado al paciente en la posición que prefiero. Esta posición me resulta adecuada — si puede acercar una mesa, o si tiene una mesa en su consulta donde el paciente pueda apoyar el brazo, es lo mejor. Por supuesto, esta exploración es tan rápida y sencilla que también puede sostenerle el brazo y explorar, que es lo que suelo hacer. Es muy rápido y fácil.
1:04Bien, ya está todo preparado y podemos empezar. Me gusta utilizar los ajustes preestablecidos — el ajuste musculoesquelético general. A veces, su equipo — no sé qué equipo utiliza usted — puede tener un ajuste específico para nervios, pero incluso un ajuste musculoesquelético general debería servir. Como puede ver en la imagen, hay muchísimas estructuras, ¿verdad? Y, por supuesto, debe asegurarse de que los puntos de foco, la ganancia y la profundidad estén bien ajustados para obtener la mejor imagen posible.
Localización del nervio
1:40Estoy basculando el transductor de un lado a otro, y verá que hay muchas estructuras. ¿Qué estamos buscando exactamente? Al inclinarlo de un lado a otro, las estructuras aparecen y desaparecen — esto es un artefacto de imagen llamado anisotropía, y los tendones son más sensibles que los nervios. En un corte transversal, un nervio y un tendón se parecen mucho, pero como los nervios son menos sensibles a la anisotropía, la estructura que permanece más visible será el nervio. Así que, mientras basculo el transductor, verá una estructura que parece un tendón, igual que los demás tendones, pero que no se vuelve negra al inclinarlo de un lado a otro. Ese será el nervio.
2:25Puedo desplazarme un poco en ambas direcciones — un poco hacia proximal y un poco hacia distal — y buscar dónde el nervio alcanza su mayor tamaño. Entonces puedo congelar la imagen y abrir las herramientas de medición. Si estaba observando las imágenes, la estructura que no aparecía y desaparecía es esta de aquí. Ese es nuestro nervio mediano.
Medición
2:50Puedo utilizar las herramientas de medición y elegir una elipse — una elipse suele funcionar — o un trazado, con el que puedo seguir la forma del nervio. Después observo el área de sección transversal.
3:10Si utiliza un umbral de 0.09 centímetros cuadrados, o 9 milímetros cuadrados, obtiene una sensibilidad de casi el 100% — ya sabe, en la parte alta del intervalo del 90% al 100%, hasta el 100% de sensibilidad — y una especificidad aproximadamente en la parte alta del intervalo del 80% al 90% o en la parte baja del intervalo del 90% al 100%. Así que detectará — bueno, en realidad, perdón, una sensibilidad del 100% — básicamente detectará todos los casos de síndrome del túnel carpiano. Y ha sido así de rápido y sencillo.
3:32Como he mencionado, la especificidad no llega al 100%; en los estudios ronda el 90%. Si quiere aumentar su confianza — ya sabe, cuanto mayor sea el área, más confianza puede tener en el diagnóstico. Así que, si en lugar de estar apenas por encima de ese umbral de 9 milímetros cuadrados, mide 11 milímetros cuadrados, 12 milímetros cuadrados o 13 milímetros cuadrados, puede tener más confianza en el diagnóstico, especialmente si supera los 12 milímetros cuadrados.
Confirmación
4:06Otro hallazgo es que, si pide al paciente que mueva los dedos, debería ver que el nervio se desplaza de un lado a otro. Por supuesto, debería practicar con personas sanas — y, si no se desplaza, eso puede ser otro signo que aumente su confianza en el diagnóstico. También puede explorar el nervio más proximalmente, hasta unos 10 centímetros hacia proximal, y comparar el área de sección transversal. Los nervios deberían disminuir de tamaño a medida que avanza hacia distal, pero si el nervio ha aumentado de tamaño, aumenta la probabilidad de síndrome del túnel carpiano — especialmente si el aumento supera el 40%, es decir, un factor de 1.4.
Cerrar
4:49Pero incluso si no realiza esas comprobaciones adicionales, utilizar ese punto de corte de 9 milímetros cuadrados tiene, de nuevo, una excelente capacidad para descartar esta afección, por lo que puede empezar a buscar otras causas. ¿Ha visto lo rápido y sencillo que ha sido? Así que practique, utilice su ecógrafo y le deseo mucho éxito ayudando a sus pacientes. Hasta pronto.
[Segmento del patrocinador omitido, 5:13–5:27.]
Hardware
Dispositivo y ajustes
La columna izquierda recoge las especificaciones publicadas. La columna derecha muestra lo que realmente aparecía en la interfaz durante esta exploración, y esa es la columna que utilizaría como referencia si usted desea reproducirla. La versión breve: lado lineal, ajuste musculoesquelético, 20 mm de profundidad, dos indicadores de foco en la mitad superior de la imagen y ningún cambio después de 1:04. Si esta exploración es una de las muchas que realiza, un cabezal con varias geometrías la cubre sin dificultad. Si dedica casi toda su semana a explorar nervios y estructuras pequeñas, un cabezal con varias geometrías no es una buena elección: compre una sonda lineal de alta frecuencia específica, porque alcanzará su límite máximo de frecuencia todos los días.
Según las especificaciones publicadas
Suresult D3Ultra
Tres geometrías en un solo cabezal; esta exploración utiliza la lineal — $3,200
- Lado lineal7.5 y 10 MHz, las frecuencias relevantes aquí
- Profundidad de la sonda lineal20, 40, 60 o 100 mm · superficie de contacto de 40 mm
- Escala de grises256 niveles · ganancia ajustable de 30 a 105 dB
- Apertura192 elementos controlados mediante 64 canales
- También en el cabezalGeometrías convexa y sectorial de barrido electrónico, 3.2 y 5.0 MHz
- Modos de visualizaciónModos B y M, además de Doppler color, Doppler de potencia y Doppler de onda pulsada
- Talla263 g · 156 por 65 por 20 mm
- AutonomíaAlrededor de dos horas de exploración continua
- Se conecta aiOS, Android o Windows mediante Wi-Fi de doble banda
Lo que mostraba la interfaz durante esta exploración
- EncabezadoSX-6CT GRCEKR009 · ajuste preestablecido MSK
- GeometríaLado lineal — la imagen es rectangular durante toda la grabación
- Profundidad20 mm · escala marcada en 0 / 5 / 10 / 15 mm
- EnfoqueDos indicadores de foco, aproximadamente en 4 mm y 9 mm
- FrecuenciaNo se muestra — en 0:12 se indica ante la cámara un límite máximo de 10 MHz
- ModoModo B durante toda la exploración · sin modo M, sin Doppler
- MediciónMedición ▸ ÁREA/CIRCUNFERENCIA o TRAZADO · la imagen congelada muestra ÁREA 0.08 cm²
- Barra lateralGanancia+, Ganancia−, Profundidad, Foco, Rango dinámico, Armónicos, Reducción de ruido, Modo B
- SoftwareV 3.6.74 · búfer de cine 100/100 al congelar
- Nota del profesional que realiza la exploraciónEl preajuste, la profundidad y el foco se configuran en el minuto 1:04 y se mantienen hasta el final
El mismo dispositivo, otras estructuras
Exploraciones relacionadas
4:34Tenosinovitis de De Quervain en la estiloides radialLa otra exploración de muñeca que conviene conocer, y una de las afecciones que lleva al paciente a una consulta de túnel carpiano: el primer compartimento extensor, en plano transversal.Lea la demostración paso a paso →3:33Fascia plantar: medición en la inserciónEl mismo rigor de medición aplicado a una estructura diferente — localizar el punto de mayor grosor, congelar la imagen y comparar un único valor con un umbral publicado.Lea la demostración paso a paso →3:06Cadera del lactante: los ángulos de GrafOtra medición realizada sobre una imagen congelada y comparada con puntos de corte publicados: tres líneas de referencia en la cadera del lactante, seguidas de los ángulos alfa y beta.Lea la demostración paso a paso →Todos los vídeos clínicos, que puede filtrar por anatomía y sonda, están en Biblioteca de escáneres.
Preguntas planteadas en esta búsqueda
Preguntas sobre el túnel carpiano
¿Se puede diagnosticar el síndrome del túnel carpiano mediante ecografía?
Sí. La Asociación Estadounidense de Medicina Neuromuscular y Electrodiagnóstica considera la medición del área de sección transversal del nervio mediano en la muñeca una prueba diagnóstica precisa para el síndrome del túnel carpiano, con su máximo nivel de evidencia. En los cuatro estudios de Clase I que sustentan esa guía, la sensibilidad osciló entre el 65% y el 97%, y la especificidad entre el 73% y el 98% — una variación lo suficientemente amplia como para que la ecografía complemente el cuadro clínico y los estudios de conducción nerviosa, en lugar de sustituirlos. Lo que aporta y el electrodiagnóstico no puede ofrecer es la anatomía: un quiste ganglionar, una tenosinovitis o un nervio bífido son visibles en esos mismos diez segundos.
Fuente: Guía de la AANEM basada en la evidencia — ecografía neuromuscular para el síndrome del túnel carpiano. Consultado el 5 de septiembre de 2026.
¿Cómo se identifica el nervio mediano mediante ecografía?
Inclinando el transductor. En una vista transversal de la cara anterior de la muñeca, el nervio mediano se encuentra entre los tendones flexores y tiene un aspecto muy similar al de estos: un óvalo moteado con patrón en panal. Los tendones son mucho más sensibles a la anisotropía que los nervios, por lo que, al inclinar el transductor respecto a la perpendicular, los tendones se oscurecen y dejan de verse en la imagen, mientras que el nervio permanece brillante. La estructura que sigue visible al inclinar el transductor es el nervio. Esa única maniobra, en el minuto 1:40 de la demostración anterior, constituye todo el paso de identificación.
Indicado por el clínico que presenta la grabación anterior.
¿Cuál es el área transversal normal del nervio mediano?
Una revisión sistemática que agrupó 41 estudios y 2,504 nervios situó el área transversal media en la entrada del túnel carpiano en 8.74 mm² en personas sanas, con un intervalo de confianza del 95% de 8.45 a 9.03 mm². Los puntos de corte diagnósticos coinciden con ese intervalo: los estudios de clase I que sustentan la guía de la AANEM utilizaron valores de 8.5 a 10 mm², y un metaanálisis de 28 estudios que incluyó 3,995 muñecas identificó un área de 9 mm² o más como el mejor criterio único, con una sensibilidad del 87.3% y una especificidad del 83.3%. La imagen congelada de la demostración muestra 0.08 cm² — 8 mm² —, un valor inferior a todos esos puntos de corte.
Fuente: Valores normativos de referencia del área transversal del nervio mediano en personas sanas. Consultado el 5 de septiembre de 2026.
¿En qué parte de la muñeca se mide el nervio mediano?
En la entrada del túnel carpiano, a la altura del pisiforme, en un plano verdaderamente transversal; la salida, a la altura del gancho del ganchoso, es el segundo nivel de medición. El área se mide donde el nervio alcanza su mayor tamaño transversal, por eso en la demostración se realiza un breve barrido proximal y distal antes de congelar la imagen, en lugar de medir la primera imagen nítida. Todos los estudios de clase I que sustentan la guía de la AANEM utilizaron un trazado directo por dentro del borde hiperecogénico del nervio — si se incluye ese borde en el trazado, el valor obtenido resulta demasiado alto.
Fuente: Guía de la AANEM basada en la evidencia — ecografía neuromuscular para el síndrome del túnel carpiano. Consultado el 5 de septiembre de 2026.
¿Aporta algo comparar la muñeca con el antebrazo?
Sí, y es la maniobra que se muestra en el minuto 4:06 de la demostración. Al dividir el área del nervio en la muñeca entre su área en la parte media del antebrazo, se obtiene la relación muñeca/antebrazo, que se aproxima a 1.0 en voluntarios asintomáticos y tuvo una media de 2.1 en pacientes con síndrome del túnel carpiano. En esa serie, una relación de 1.4 detectó a todos los pacientes afectados. Merece la pena dedicar esos diez segundos adicionales cuando una medición aislada en la muñeca queda cerca del punto de corte.
Fuente: Relación ecográfica del área del nervio mediano entre la muñeca y el antebrazo en el síndrome del túnel carpiano. Consultado el 5 de septiembre de 2026.
¿Se puede realizar una ecografía del túnel carpiano con una sonda de mano?
La grabación anterior se realizó con una, y el operador explica claramente a qué está renunciando: el equipo alcanza un máximo de 10 MHz, y 12, 15 o 18 MHz permitirían distinguir mejor los fascículos. La resolución es el factor decisivo al explorar un nervio, así que compre la sonda lineal con la frecuencia más alta que realmente vaya a utilizar. Mi criterio es este — una sonda de uso general basta para medir el área transversal y llegar a una conclusión diagnóstica, y si las exploraciones de nervios y partes pequeñas ocupan la mayor parte de su semana, una sonda lineal específica de alta frecuencia es la mejor compra.
Indicado por el clínico que presenta la grabación anterior.
Procedencia
Fuentes
- Guía de la AANEM basada en la evidencia — ecografía neuromuscular para el síndrome del túnel carpianoCartwright, M. S. et al. Muscle & Nerve, 2012;46(2):287–293; ratificada en septiembre de 2017. Considera el área transversal del nervio mediano en la muñeca una prueba diagnóstica precisa (nivel A); los puntos de corte de los estudios de clase I oscilan entre 8.5 y 10 mm² y todos utilizaron trazado directo. Consultado el 5 de septiembre de 2026.
- Ecografía para diagnosticar el síndrome del túnel carpiano: metaanálisis de la precisión de las pruebas diagnósticasTai, T. W. et al. Ultrasound in Medicine & Biology, 2012;38(7). Veintiocho estudios, 3,995 muñecas. Fuente del criterio de 9 mm² en la entrada citado en esta página, con una sensibilidad del 87.3% y una especificidad del 83.3%. Consultado el 5 de septiembre de 2026.
- Valores normativos de referencia del área transversal del nervio mediano en personas sanasNg, A. J. T. et al. Scientific Reports, 2022;12:9217. Revisión sistemática de 41 estudios y 2,504 nervios. Fuente de la media combinada de 8.74 mm² en la entrada del túnel carpiano, IC 8.45–9.03, y de las referencias anatómicas de entrada y salida. Consultado el 5 de septiembre de 2026.
- Relación ecográfica del área del nervio mediano entre la muñeca y el antebrazo en el síndrome del túnel carpianoHobson-Webb, L. D. et al. Clinical Neurophysiology, 2008;119(6). Fuente de los valores de la relación muñeca/antebrazo: 1.0 ± 0.1 en voluntarios asintomáticos, 2.1 ± 0.5 en pacientes y una sensibilidad del 100% con una relación de 1.4. Consultado el 5 de septiembre de 2026.
- Metaanálisis del rendimiento de la ecografía para el diagnóstico del síndrome del túnel carpianoDescatha, A. et al. Seminars in Arthritis and Rheumatism, 2012;41(6). Agrupa la sensibilidad y la especificidad por intervalos de puntos de corte, de donde procede el equilibrio entre ambas en el rango de 8.5–13 mm². Consultado el 5 de septiembre de 2026.
- Página del producto Suresult D3UltraOpciones de frecuencia de las sondas lineales y sus ajustes de profundidad, apertura y número de canales, niveles de gris, rango de ganancia y peso, extraídos de la tabla publicada de características del producto. Consultado el 5 de septiembre de 2026.
- Canal de Suresult — la grabación de esta página“Evaluación del síndrome del túnel carpiano con ecografía de mano”, publicado el 13 de octubre de 2025. Duración 5:27. La transcripción, los momentos clave y todas las imágenes ecográficas de esta página proceden de esta grabación. Consultado el 5 de septiembre de 2026.
¿Qué frecuencia necesita realmente para explorar nervios?
Diez megahercios bastan para localizar el nervio mediano, congelar la imagen en su punto de mayor tamaño transversal y medir el área que determina el diagnóstico. De doce a dieciocho permiten ver los fascículos en su interior. Díganos qué exploraciones realiza durante la semana y recibirá una respuesta directa sobre cuándo merece la pena pagar por una frecuencia adicional y cuándo no.
